宇天辰三星46寸超窄边液晶拼接屏经典方案
一、前言：
深圳宇天辰液晶拼接墙采用先进、高速图像处理技术，实现了多路高速视频信号的处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命、先进的液晶拼接墙显示系统。
二、液晶拼接墙的屏幕——LCD液晶拼接单元
宇天辰采用的LCD液晶拼接单元是目前最高端的液晶屏幕经过了专业的结构特殊处理后组成。目前，液晶凭借优良的显示性能，已经成为人们认同最理想的显示器件。宇天辰采用的LCD液晶拼接单元具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征
三、宇天辰液晶拼接墙及控制器的特点
拼接墙的主要功能特点:
1、具有多种任意画面组合拼接模式，最大可扩展到64路组合拼接，可对各单元进行任意切换组合（软件提供8种拼接组合模式）。
2、具有三种信号输入格式，即复合视频/ 单路VGA/单路YPbPr格式；
3、具有强大的V12数字引擎功能，使得图像更鲜艳、逼真、稳定；
四、宇天辰液晶拼接墙方案可行性
液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N）。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。
通过RS-232通讯接口来控制图像控制器来实现任意组合显示模式的切换、信号的切换等。
可客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。
五、宇天辰液晶拼接墙系统的可靠性
宇天辰液晶拼接墙所用的拼接单元是为专业监视器所设计的专用屏，拼接单元可一天24小时连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高，一般可正常工作6万小时以上。
六、宇天辰液晶拼接墙系统的经济性
液晶以其卓越的性能，合理的价格，且高达6万小时的使用寿命，质量稳定，维护费用低，是性价比最好的拼接产品。

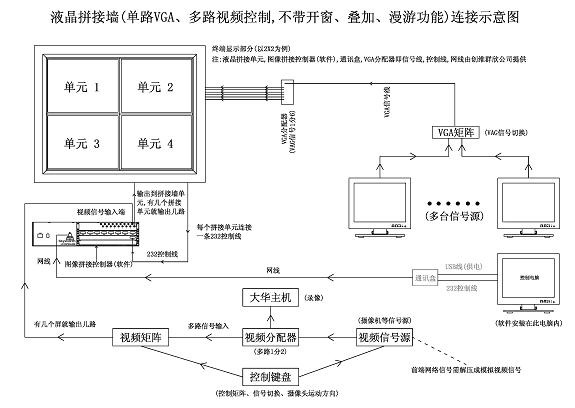

七、系统示意图
八、液晶拼接墙的基本构成
液晶拼接墙墙的基本构成：
机柜、液晶拼接单元、图像控制处理器、控制软件、各种线材。
用户自配：视频/VGA 矩阵（分配器）、控制电脑（配置任意，主板带RS-232通讯接口）

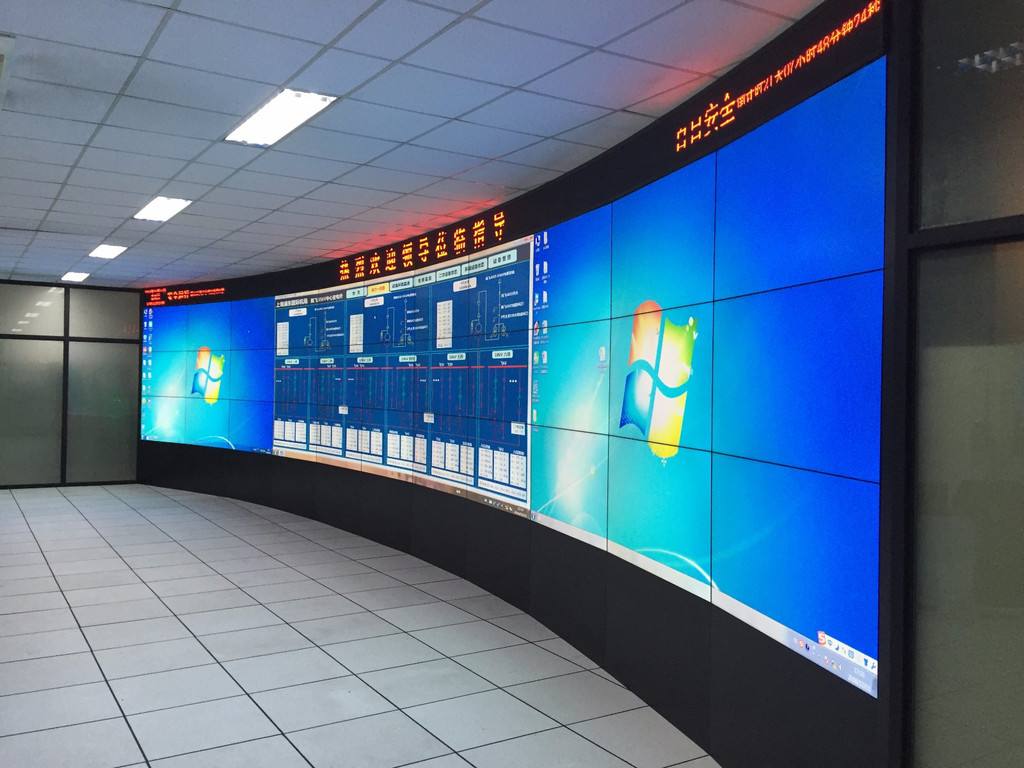

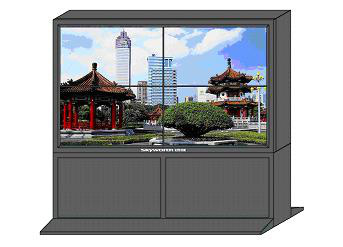

九、LCD拼接幕墙效果图示例及实物照片
十、拼接墙显示尺寸及外观尺寸计算
拼接墙的大小由幕墙单元的个数 (长M×高N) 和单元的尺寸来计算。例如 2x2 46″拼接墙共4个46″拼接单元组成，46″拼接单元的（长：1025mm）×（高：580mm）拼接墙的长 2x1025=2050mm 高2x580=11160mm，使用时可根据安装环境选择不同的安装方式时再加上边框及立式底座的尺寸，便可得到拼接墙的外观尺寸。
拼接系统组成方案
46" 2X2 LCD 液晶拼接墙
本方案功能及系统说明：
1、4台46寸液晶拼接单元组成2×2拼接显示系统，此2×2拼接显示系统中的图像控制器的信号输入端直接与整个大系统中的视频信号矩阵（或HDMI信号矩阵）进行连接。通过选择控制拼接显示模式，从而实现一个大屏组合、四个小画面的显示模式。
2、图像控制器（输入端：四路视频输入、一路HDMI输入）通过四路HDMI线/视频线/ YPbPr色差线输出到每台46寸液晶显示单元上，通过RS-232通讯接口来控制图像控制器来实现显示模式的切换。
3、软件提供灵活多变的拼接显示组合功能，根据用户使用环境要求进行预先设计，软件提供8种拼接组合模式；软件全中文操作界面简单清晰，一目了然，易懂，兼容性好；可对每一个单元进行独立控制，调整它的各项功能及参数；系统安装简洁、方便。
显示模式示意图：
模式一
模式二
4、46〞液晶屏拼接缝说明：46〞单屏 [上下拼接（3.5mm）左右拼接（3.5mm）]，屏幕墙总厚度为200mm--240 mm。
5、液晶拼接屏幕墙功耗小、无辐射、无闪烁、使监控更环保、健康。
6、屏幕参数自动调校功能对自动调校亮度、对比度、色度、白平衡使屏幕墙的色彩一致性、统一性。
十一、系统组成的特别说明
本液晶拼接墙墙属于终端显示部分，基本构成为：
①拼接单元、②图像控制处理器、③控制软件、④机柜、⑤各种线材
用户自配：HDMI/视频 矩阵（分配器）、控制电脑（配置任意，主板带RS-232通讯接口）
文章来源：深圳宇天辰科技www.ytcen.com
